电缆桥架成型机的施工工艺要求

发布日期:2022-10-04 作者: 点击:

首先桥架采用钢板加工成型的全封闭高强度矩形钢管,外表通过镀锌处理,大幅度地提高了抗腐蚀能力。电缆桥架成型机桥架内外应光滑平整,无棱刺,不应有扭曲、翘边等变形现象。

分线盒和插座盒:敷线平面中,用作导线的转弯、相接。交叉是敷线的十字路回,可作不同管形的变换和一定范围的高度调整。双桥架线路的分线盒内部设有隔离板,以保证强、弱电之间的隔离和屏蔽。敷线平面中出现强弱电交接复杂时,桥架在水平位置采用加深分线盒,将水平方向的桥架交叉进行,地方便了各种线路走向。

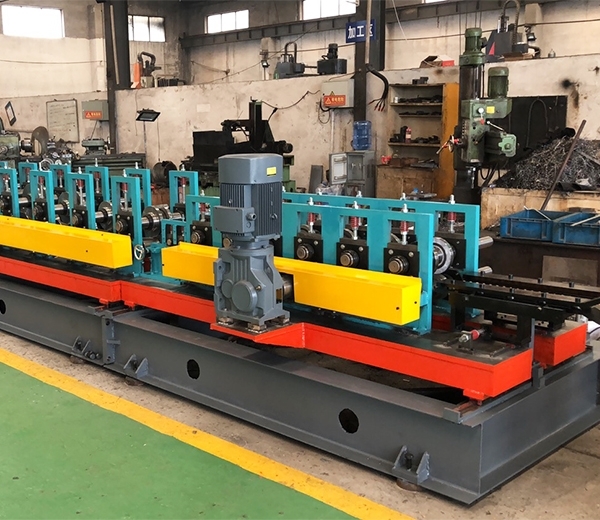

电缆桥架成型机的施工工艺要求

专用出线口:用于导线的引出,可根据需要用作电源、电话、视频插座或计算机终端出口。距分线盒230mm设置初个出线口,出线口之间标准间距为600mm。如果为双桥架,两桥架邻近出线口中 心距为1400mm。

电缆桥架成型机的施工工艺要求

连接支撑附件:连通器用于直通连接;圆管接头用于分线盒中圆管连接;变径接头用于桥架与圆管的连接;终端用于桥架终端封头;支架与调整螺栓用于桥架支撑及高度调整,其调整螺栓长度视施工条件而定,高度调整一般为30~50mm;S型加深专用接头用于纵横交叉或过梁处;平式弯通用于桥架的转角处;立式弯通用于桥架的上下连接口;其他桥架专用胶水,用于桥架与桥架,桥架与分线盒连接处,防止灰浆进入。

弹线定位根据设计图纸确定桥架走向,从始端至终端找好水平线或垂直线,用粉线袋在线路的中 心外进行弹线,按照设计图要求及施工验收规范规定,分别找出分线盒、分线口及支架的具置,用铅笔分别标注。一般支架间距为1.0- 1.5m。
